產品介紹

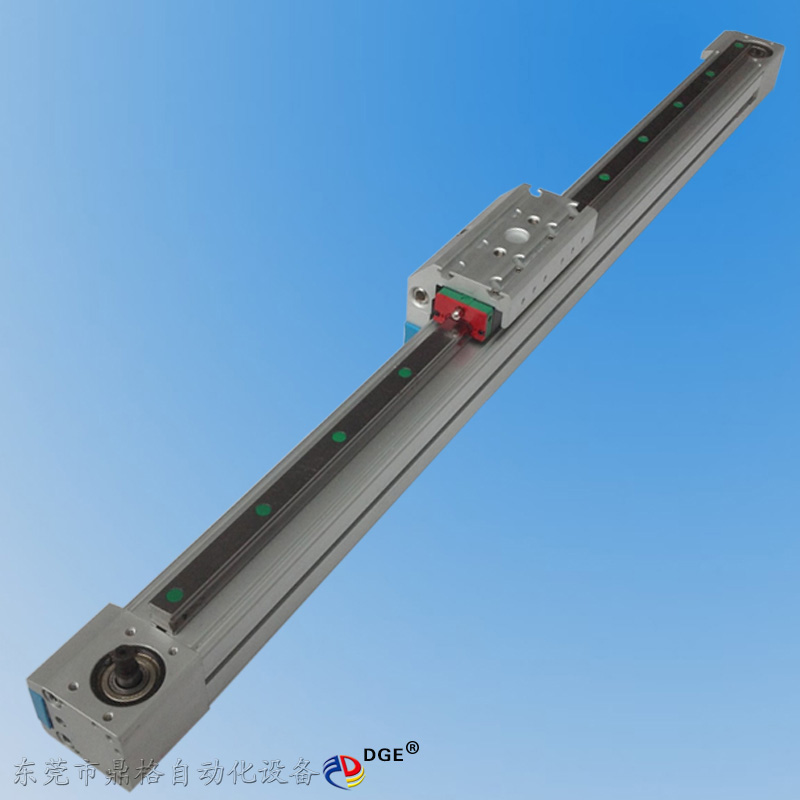

鼎格 DGE-25-TB-EG 同步帶直線滑臺，缸筒型材45*45mm，有效行程1-4000mm， 負載能力1-20kg，重復定位精度±0.1mm（行程1米以內的精度），最高速度3000mm/s（加減速時間 0.2秒），同步輪21齒， 同步帶寬15mm,同步帶導程3M，同步輪轉一圈63mm,同步輪出軸Φ8mm，總長度=有效行程+372mm，重量KG=2.25+0.48×行程（如1000=0.48×10）+0.71+0.53，相關配件：上銀直線導軌，美國蓋茨同步帶，NSK防水防塵軸承，垂直使用不建議客戶選用同步帶，會降低同步帶的使用壽命，可單軸使用也可多軸組合使用，可根據客戶行程要求設計定制.
|
DGE-25-TB-EG（加強型） |
標準產品 |
|
|
馬力輸出（W） |
100W 200W 400W 220V |
|
|
額定扭矩N.m |
5.2 |
|
|
傳動方式 |
皮帶 |
|
|
重復定位精度 |
±0.1 |
|
|
皮帶規格 |
15 |
|
|
皮帶導程pitch（mm） |
3M |
|
|
最高速度（mm/sec） |
3000 |
|
|
最大搬運 重量（KG） |
水平使用 |
30 |
|
垂直使用 |
10 |
|
|
有效行程 |
1～4000 |
|
|
Senor感應器 |
+ LS ,－LS ,HOME ,axisv |
|
機械尺寸圖
性能及注意事項
1.體 積小重量輕 采用寬度尺寸小的鋁制底座，實現了輕量、緊湊的構造。高剛性、高精度、價格低、體積小、重量輕、鋁合金結構、模組化設計、滑動臺和底座經過陽極處理后，基 座 與滑動臺搭配，實現了高剛性和負載容量。對負載負荷的變位量小，用于搭載的質量或外部負載變動的用途也能依然保持高穩定性。
2．不銹鋼帶防塵裝置 利用獨有的密封墊片覆蓋機構，采用不銹鋼帶，可防止異物進入引動器內部。注） 帶不銹鋼帶時，由于限制了最大行程和最高速度，應加以注意。
3.個性化選擇可根據客戶的使用要求選擇各品牌電機，我司標配臺達伺服電機，根據具體的使用情況即加裝減速機或直接使用。根據不同的應用可調整:
2種驅動方式:1、滾珠絲杠驅動 - 可重復精確定位；2、同步帶驅動 - 適用于長行程、高速、高載荷搬送；
2種電機類型:1、步進電機 - 對于低速、高載荷的搬運非常適用；2、伺服電機 - 對于高速、穩定、精密的搬運非常適用
4.滑臺使用注意事項：1.產品工作中嚴禁接觸滑動座并保持安全工作范圍。2.滾珠螺桿產品垂直使用時【Z軸】為防止物品掉落建議馬達需安裝剎車裝置；齒輪皮帶驅動不建議垂直使用【Z軸】。3. 有效行程過大時可能會發生共振，行程越大時最大速度應該相對的降低。
5. 滑 臺潤滑保養: 1.使用線性模塊滑臺時潤滑是非常必要的，如果沒有充分的潤滑，運轉時摩擦阻力會增加近而可能會成為縮短產品壽命的主要原因，而潤滑方式 大致分為手動潤滑與自動強制潤滑兩種，可依照系統的運行速度’使用環境等需求做適當的選擇 2.潤滑給油的頻率根據使用條件與環境而有所不同，一般情形建議每運行１００km補充油脂一次.
滑臺應用領域
|
1.涂覆機 2.絲印網印 3.激光行業 4.制罐設備 5.LED設備 6.制罐設備 7.舞臺燈光 8.注塑機械手 9.PCB電設備 10.PCB電設備 11.距離檢測 |
12.自動焊錫設備 13.食品行業設備 14.無塵布設備：（碩源） 15.包裝設備（抓取移栽） 16.老化測試設備：冠佳 17.吹瓶設備自動上下料 18.光伏太陽能、晶片檢測、電機片 19.移栽送料：上下料、電路板 20.針織行業：花樣是縫紉機 21.光伏太陽能、晶片檢測、電機片 22.繞線機：變頻器骨架自動上料機 |
23.玻璃行業：手機屏擦拭移栽機 24.焊接設備：直縫焊機、自動焊接設備 25.沖壓機械手：X軸伸縮、二次多工位 26.鞋業：涂膠、皮革沖孔（萬江技詮） 27.自動車床送料：CNC工位連線（開粗料 精度要求） 28.電池設備：（正業電池在線全自動X光檢查機） 29.壓鑄行業：自動取件機、取件臂、伸縮臂、噴霧機 30.裁切送料臺：家具行業、自動開料機、設備廠（布料膜廠） 31.光電設備、光電行業（卓茂光電） 32.噴涂設備：單軸噴、平面噴、三軸一體機、水轉印、三防噴涂（歐力、安達）、五軸往復機（XYZ） |
電機安裝方式
